您好!欢迎访问河南亮湛建筑材料有限公司网站!
道路修补系列

主页 > 产品中心 > 道路修补系列 >

水泥混凝土路面快速修补料

水泥路面修补料是专门针对水泥混凝土路面的麻面、空鼓、起皮、脱壳、裂缝、露筋等病害进行及时修补的用料,直接涂抹在病害部位即可,需要有超强的抗压和粘接强度,可实现超薄修补,在高速和高压的行车状态下不会出现破碎和脱落现象;凡是水泥混凝土表面病害均适用于本材料。

在线订购
产品详情

水泥混凝土路面快速修补料

    水泥路面修补料是专门针对水泥混凝土路面的麻面、空鼓、起皮、脱壳、裂缝、露筋等病害进行及时修补的用料,直接涂抹在病害部位即可,需要有超强的抗压和粘接强度,可实现超薄修补,在高速和高压的行车状态下不会出现破碎和脱落现象;凡是水泥混凝土表面病害均适用于本材料。



材料性能 :施工时无需复杂的施工机械和技术要求,无需长时间的封闭交通,施工后2小时可开放交通;无需对病害部位开挖,可节省大量的施工费、材料费和养护时间,有效的延缓道路病害的扩散和蔓延,延长道路使用寿命;而且修补后与原水泥混凝土路面颜色接近,有较好的美观度。



粘接性能:利用材料本身的粘接能力和表面能原理,修补面与原混凝土反应成统一的整体,从而形成很高粘接强度,施工后2小时的粘接强度可达到1.6Mka,可与各种病害部位粘接,粘接能力基本不受厚度影响,可实现1mm超薄修补,在伸缩、碾压、推移等外力下而不脱落、不碎裂。



耐久性能:    较快的早期性能体现和较高的早期强度,且后期不衰减,对很多病害部位可做到一次性根除;材料本身有很强的防水、耐腐蚀和抗紫外线能力,其抗老化能力是原水泥混凝土的5倍以上,性能衰减不会早于原混凝土,不会因老化而失去粘接能力和抗压强度。



抗压性能:   修补料固化后有非常强的抗压和抗折能力,两小时的抗压强度可达20Mka,后期强度不断上升,峰值抗压强度达50Mpa以上,对病害部位有很好的补强和支撑作用,修补厚度3mm即可达到非特殊荷载道路的抗压要求,在高速和高压的行车状态下不会出现破碎和脱落。



基本要求

1材料修补厚度1mm时,每平方米大约需要材料1-3kg。

2水采用无污染水。

3 施工厚度3mm以上为宜。

4 施工条件:温度需在5℃以上,雨天不能施工。

5 施工人员须具备一定的水泥混凝土施工的经验,施工前先了解本材料的使用方法。

6 施工机械:砂浆搅拌机或手动的搅拌工具(手电钻改装),高压水冲洗设备,底面清扫工具,海绵或拖布(吸干多余水分用),铁质的搅拌桶两个以上,抹子若干个。



底面处理

清理:先将起鼓、脱皮、裂缝等部位的松动部分剔掉, 对低于3mm的部位、过于平整的部位和有油污的部位要进行拉毛处理,拉毛方法采用专业拉毛设备或人工用尖锤敲击均可。

清扫:将底面的浮土等杂物清扫干净,用高压水冲刷干净,冲刷时应将泥浆冲出作业面并防止回流。

 水润:用水洗刷干净后,应将水保留在作业面一段时间,将作业面充分润透,直到不再渗水为止。



材料调配

加水:将材料与水混合搅拌,加水量在17%时效果最佳,但根据修补部位不同,对稀释度不同要求时可调整加水量,但加水量控制在15%-20%之间,。

搅拌:搅拌时须充分搅拌均匀,观察无干粉球和气泡,如果仍有干粉球和气泡,可静止一分钟后再搅拌,搅拌时间在3分钟左右为宜,但也不宜时间过长,防止在搅拌桶内凝固。

经验:根据经验,搅拌时先加水再加料会更省时省力,因为本材料凝固时间较短,一次性搅拌量不宜过大,根据作业面和施工进度,每次搅拌的料应在20分钟内施工完成。



施工方法

时机:待修补面充分润透,表面湿润但无明水,如果坑洼部位有积水,用海绵或干布将积水吸干后再施工,如果有积水会破坏材料的换水量从而影响强度;如果有出现表面过干现象,用淋洒的方式再重新湿润;作业面保持合适的干湿度有助于粘接和便于施工。



修补:

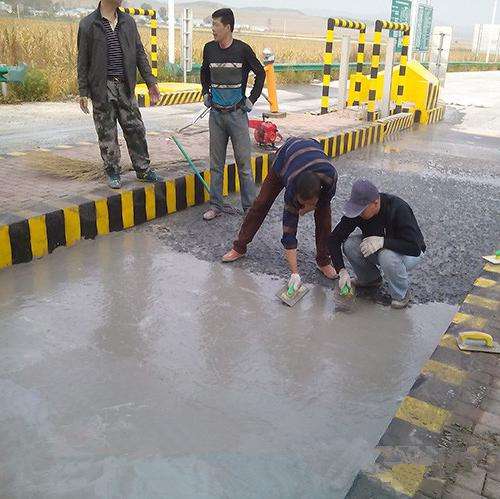

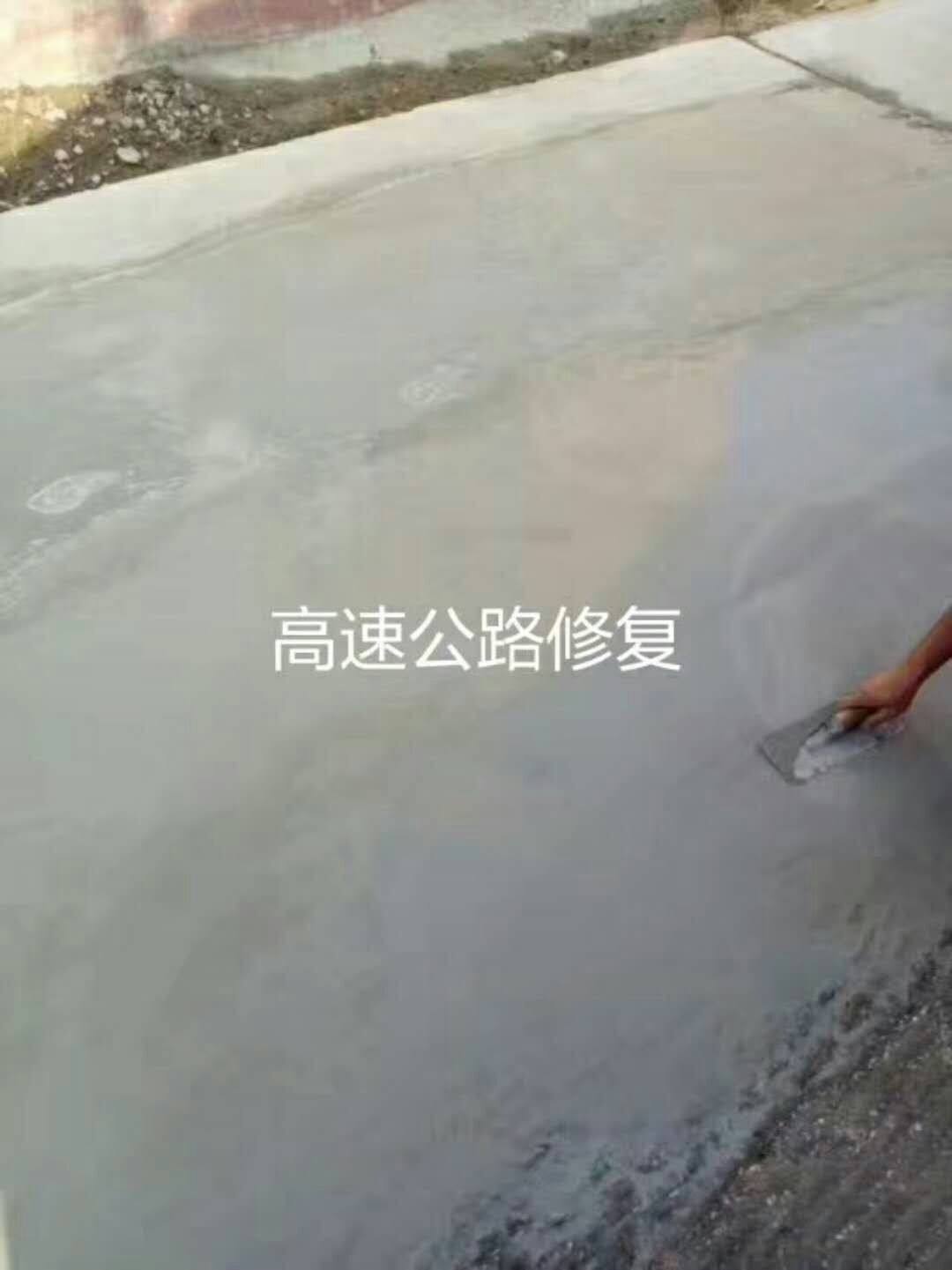

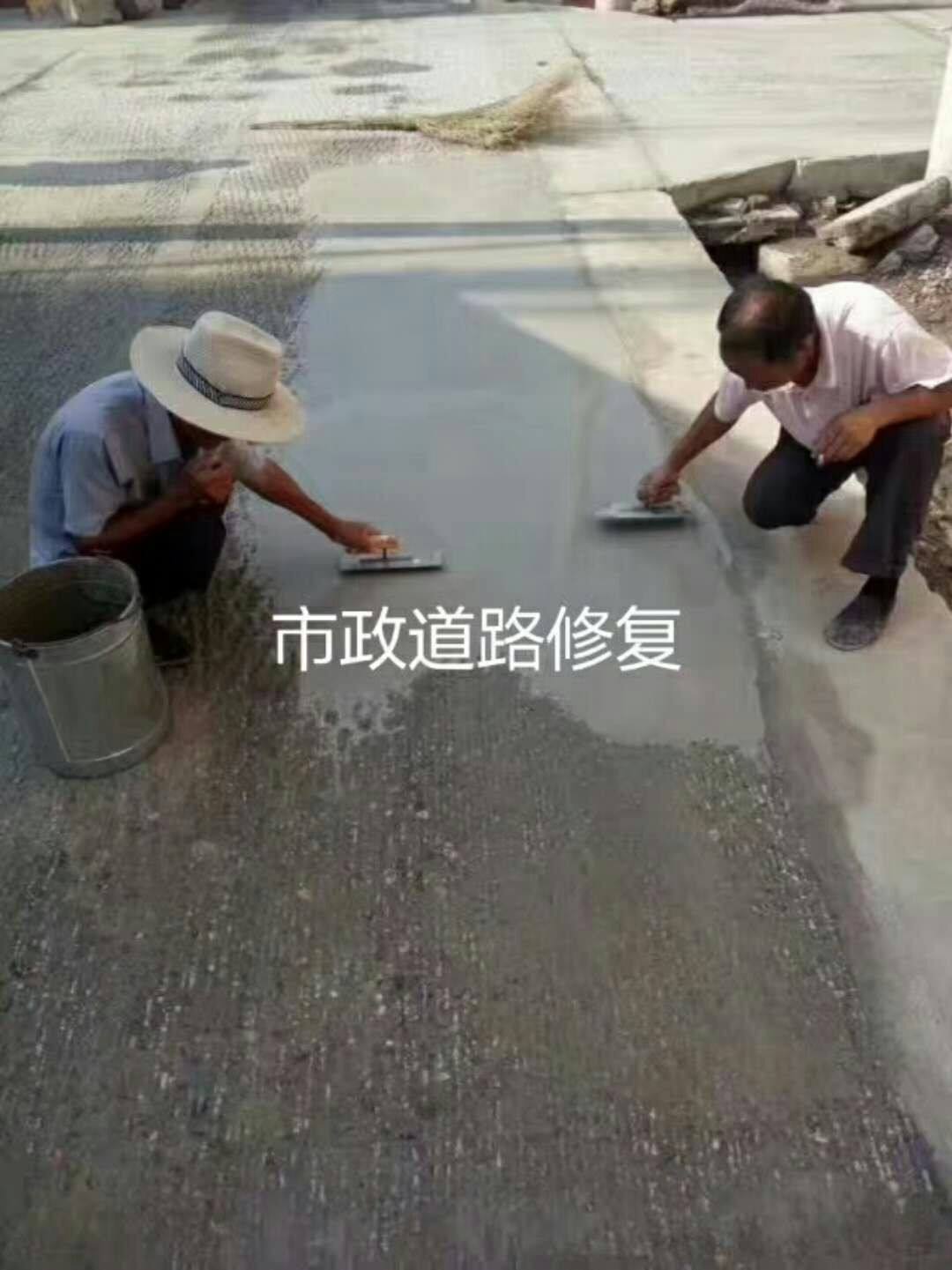

       (1)针对坑槽、麻面、起皮、空鼓的修补,将搅拌好的材料倒在作业面上,用抹子摊平即可,将抹子前进端略微抬起与地面成10°角,尽量少的次数将材料摊平,因为回板次数太多会出现粘板现象,若出现难以找平时,就静止两到三分钟后再抹平。施工人员最好是先在小面积上预习一下,了解一下材料特性再进行大面积操作,不断总结经验和施工技巧。

        (2)针对裂缝的修补,如果裂缝低于3mm不太适用本材料,需要将裂缝进行扩缝处理,扩出一个比较好造作的修补面,会利于材料的粘接和补强作用。



经验:很多施工人员习惯于用水泥混凝土的经验进行操作,根据经验,本材料和水泥混凝土的施工还是有区别的,但也有相似之处。不同之处在于不能像混凝土那样进行压光,因为本材料初凝时间较短,初凝时会有粘连性,不利于抹平,所以尽量少的次数将材料用摊铺的形式找平即可;相同之处在于本材料也需要像混凝土振捣环节一样,将材料摊铺密实和均匀,所以在施工时避免出现空洞和断层,特别是与底面的粘接处,在摊铺时最好先薄薄的刮上一层,观察各凹凸点都有材料充分接触后再立马摊铺需要的厚度,如果大厚度的坑槽部位最好避免一次性堆积,用分层填充的方式做到密实均匀,但此环节是连贯进行的,中间不能间隔,不然会出现分层现象。



养护: 修补完成后,用手触摸材料表面硬化以后,即可进行洒水养生,但不能用高压水冲,防止将表面浆液冲走而影响强度,如果水分蒸发过快天气,要进行覆盖养生,不论哪种养生方式能保持湿润状态两个小时以上即可。温度在20℃以上时,两到三个小时即可开放交通,温度低时,可适当延长开放时间。根据经验,覆盖养生效果最佳,覆盖物可用材料的包装袋、树枝等就地取材的东西即可,尽量创造条件覆盖养生。如果条件允许,尽量延长开放交通的时间也有助于材料性能的提高。

相关标签:道路修补料
上一篇:聚合物快速结构修补料 下一篇:没有了
新闻资讯
