风电设备基础(专用)灌浆料
风电底座安装灌浆料;强度 100Mpa以上; 无收缩 无泌水 超流态 无空鼓 无裂缝 风电基础灌浆料是一种用高性能聚合物改性的水泥基灌浆材料,采用了多种无机添加剂,具有很好的施工性能, 能自动流平,凝固后,早期强度发展快,具有早强、无收缩等特点,主要应用于风电设备基础底座灌浆设备安装使用。
风电底座安装灌浆料;强度 100Mpa以上; 无收缩 无泌水 超流态 无空鼓 无裂缝 风电基础灌浆料是一种用高性能聚合物改性的水泥基灌浆材料,采用了多种无机添加剂,具有很好的施工性能, 能自动流平,凝固后,早期强度发展快,具有早强、无收缩等特点,主要应用于风电设备基础底座灌浆设备安装使用。
风电底座安装灌浆料;强度 100Mpa以上; 无收缩 无泌水 超流态 无空鼓 无裂缝
风电基础灌浆料是一种用高性能聚合物改性的水泥基灌浆材料,采用了多种无机添加剂,具有很好的施工性能, 能自动流平,凝固后,早期强度发展快,具有早强、无收缩等特点,主要应用于风电设备基础底座灌浆设备安装 使用;也可以用于高速铁路、客运专线、高速公路等的支座灌浆。
产品特点:
1、在工地直接加水搅拌即可使用,施工方便快捷。
2、流动性好,保持时间长,具有很好的粘聚性,不分层离析,不泌水。
3、具有微膨胀性能,硬化后结构致密,不收缩开裂,具有较好的耐磨和韧性。
4、1天、3天、28天抗压强度可分别达到40MPa、60MPa、80MPa以上。
使用方法:
1、基面处理:灌注前,要把填充空间清理干净,主要是粉尘、油污和其它污垢等;修补裂缝等时,基面用清水湿润到饱和, 但施工时不应留有明水。
2、根据施工面积或单位时间施工面积计算粉料量及用水量,每次拌和量应保证在砂浆失去流平性前全部施工完毕。
3、水料比:水:料=13-15:100
4、搅拌:先将水加入搅拌桶内,然后加入称好的灌浆料,边投料边用电动搅拌枪搅拌,直到粉料全部加完,再继搅拌2-3分钟,使浆料均匀。

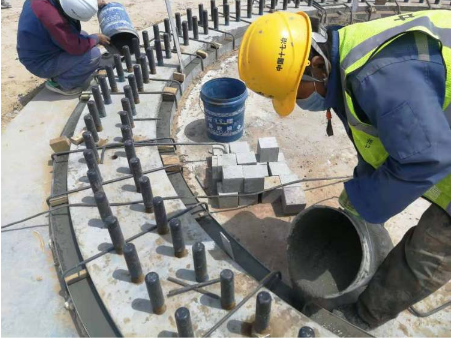

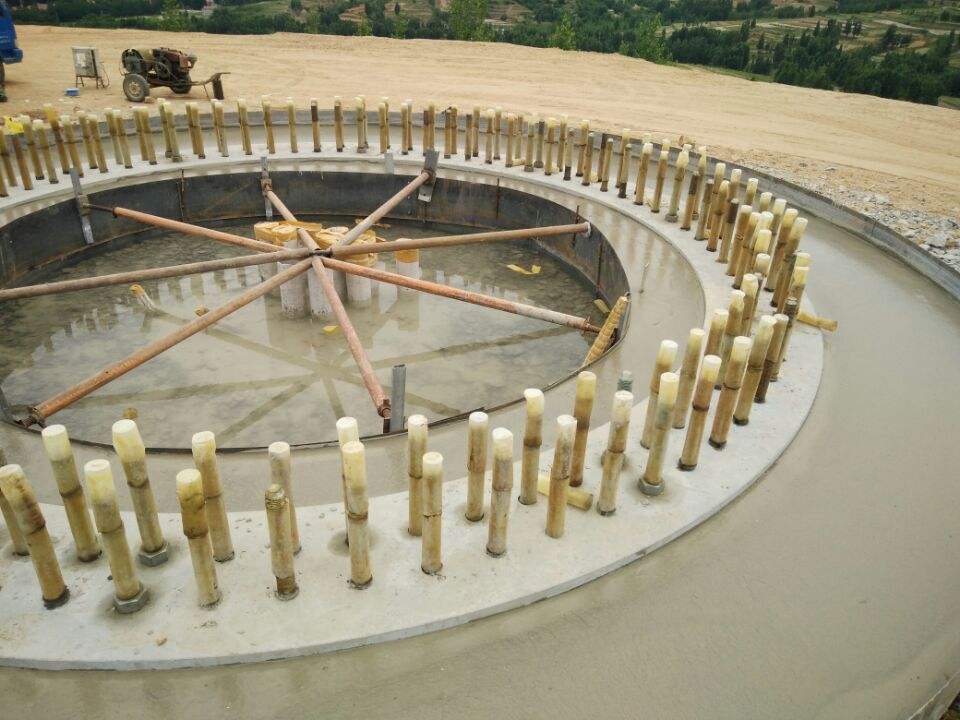

5、施工:将拌和好的料浆均匀倒于处理好的基面上,自流平即可。流平应在可施工时间内完成,施工后的机具应立即用水冲洗干净。
6、养护、灌注完毕后,应立即喷洒养护剂或覆盖塑料薄膜,关加盖草袋或岩棉被。表面见干时立即浇水,养护期为3-7天。
注意事项:
1、加水量不能过多,以免料浆泌水和离析;打开包装袋后,应尽快将本品用完。
2、可施工时间视环境温度而定。在20℃时为搅拌后30分钟内。
3、通过搅拌无法恢复流动性的料浆切忌不可再次加水混合搅拌再用。
4、材料用量2100-2200kg/立方米。
包装与贮存:
本品采用防潮包装袋包装,每袋50kg。应存贮于通风、干燥的仓库内,超过须经试验检测方可使用。
风电基础灌浆料实验数据;
项目 | 技术指标 | 单位 | 实测值 | |
流动度 | 初始 | ≥320 | mm | 330 |
半小时 | ≥ 240 | mm | 280 | |
泌水率 | ≤1.0 | % | 0 | |
凝结时间 | 初凝 | >10 | min | 15 |
终凝 | ≤3 | h | 2.5 | |
抗压强度 | 30min | ≥20 | MPa | 31.5 |
1h | ≥25 | MPa | 29.8 | |
2h | ≥30 | MPa | 33.4 | |
3d | ≥ 50 | MPa | 50.5 | |
28d | ≥80 | MPa | 100.9 | |
抗折强度 | 24h | ≥10 | MPa | 10.8 |
膨胀率 | 28d | 0.02~0.1 | % | 0.03 |
弹性模量 | 28d | ≥30 | Gpa | 30.7 |
备注:试验水料比0.13-0.15 |
联系电话
微信扫一扫
